Схема подключения к микросхеме

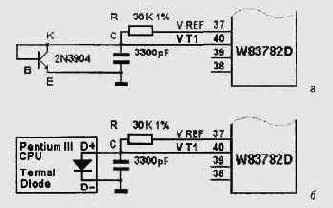

Рисунок 8.15. Схема подключения к микросхеме W83782D полупроводниковых термодатчиков: а — транзистора 2N3904; б — термодиода, встроенного в кристалл процессора Pentium III


Подобным образом подключается и термодиод процессора Pentium 4.

Процессоры AMD Athlon (Thunderbird) и AMD Duron, а также изделия Intel ранних разработок не имеют встроенных в кристалл датчиков температуры. Поэтому температурный режим процессоров этого типа осуществляется с помощью внешних датчиков, устанавливаемых обычно либо рядом с процессорами стандартов Slot А и Slot 1, либо внутри разъемов Socket A (Socket 462) и Socket 370 (Рисунок 8.18, 8.19) для процессоров конструктива PGA, FC-PGA и т. п. При этом для обеспечения нормальной работы термодатчиков и получения корректных значений температуры процессоров разработчики материнских плат предусматривают тепловой контакт датчиков с корпусами процессоров.
